قطعات و اجزای کندانسور لیستی از کلیه قطعات مورد نیاز برای ساخت و تولید یک کندانسور می باشد که شامل اجزایی نظیر پروانه،الکتروموتور،استراکچر و کویل است.هریک از این تجهیزات در سیستم تبریدی انواع کندانسور دارای وظیفه مشخص و کاربردی معین هستند.امروزه کندانسورها در مدل های متفاوتی تولید میشوند و هر کدام از انها اجزایی دارند و با توجه به کاربری دستگاه این قطعات متفاوت هستند.ولیکن در تمامی انواع بعضی از تجهیزات مشترک بوده و تنها نوع متریال یا ابعاد و اندازه اجزای کندانسور با یکدیگر متمایز می باشند.شرکت کویل سازی تهویه دی ایکس مهر به عنوان طراح و تولید کننده این تجهیزات لیستی در ادامه از کلیه قطعات مورد نیاز برای ساخت یک کندانسور مسی را ارائه میدهد.

اجزای و قطعات کندانسور هوایی چیست؟

  • فن یا پروانه : در کندانسورهای هوا خنک نیازمند تعدادی فن کندانسور برای ایجاد جریان هوا هستیم.این پروانه ها جزو قطعات اصلی بشمار میروند و در این سیستم کارایی بسیاری دارند.استفاده از پروانه مناسب و انتخاب صحیح میتواند موجب افزایش راندمان خنک کاری و بهبود عملکرد کندانسور شود.
  • استراکچر و شاسی: برای پایداری هر سازه ای نیازمند استراکچر هستیم و این بخش نیز از اجزای مهم بشمار میرود.به طور معمول اکثر تولید کنندگان فعال صنعت تهویه مطبوع در ایران برای ساخت شاسی از از نبشی 6-5 و پروفیل 6 تا 10 استفاده می نمایند.وظیفه این بخش در کندانسور هوایی ایجاد ارتفاع مناسب از سطح زمین و نگهدارنده کلیه قطعات دیگر است.
  • الکتروموتور: دینام یا موتورهای قابل استفاده تکمیل کننده سیستم هوارسانی کندانسور هستند.موتورها دارای گوناگونی زیاده بوده اما تنها برخی از آنها مورد تایید و امکان بکارگیری در دستگاه را دارند.به همین منظور برای انتخاب الکترو موتور صحیح می بایست محاسبات و طراحی کندانسور را با دقت مطالعه نمایید.اما به طور کل دینام صنعتی با ip55  و ip54 با دورهای 1400 و 900 rpm بیشتر در لیست اجزای کندانسور دیده میشود.
  • فین پلیت: فین پلیت یا پره های آلومینیومی وظیفه گسترش سطح تبادل حرارت را دارند.از انواع مختلفی تولید شده و هر یک دارای ویژگی های منحصر به فردی هستند.درواقع این قطعات نقش مهمی دارند و تا 40 درصد در راندمان کاری دستگاه تاثیر گذار هستند.متریال انها از ورق آلومینیوم با ضخامت 120 الی 250 میکرون تهیه میشود و از جمله اجزای مهم در فرایند ساخت کندانسور تخت محسوب می شوند.انواع فین شامل گلد،بلو،سینوسی،موجدار،شیار دار است.
لوله مسی و اجزای کندانسور
  • لوله مسی ساده : اصلی ترین عضو در اجزای سازنده کندانسور لوله های مسی هستند.این تیوب ها تعیین کننده میزان ظرفیت دستگاه بوده و مقدار تن تبرید کندانسور بر اساس متراژ مصرفی لوله مسی تعیین میگردد.این قطعات مهم با قرار گیری در یک فریم کویل کندانسور را شکل می دهند.انتخاب لوله صحیح با توجه به میزان دلتاتی و حجم دبی آب در گردش بر حسب ساعت  مشخص میگردد.اما ضخامت لوله بر اساس میزان فشار و دمای کاری کندانسور انتخاب میشود.به طور کلی برای ساخت یک کویل می بایست چهار تا از اجزای کندانسور در کنار یکدیگر قرار بگیرند که شامل:لوله مسی،فین،کلکتور و تیوب شیت است.
  • کلکتور یا هدر آب: کلکتور ها در کندانسور توزیع کننده آبگرم یا گاز مبرد هستند این اجزای مهم را میتوان ازفلزاتی نظیر مس یا گالوانیزه تولید نمود.لوله های مسی کویل با توجه به طراحی دستگاه مدار بندی شده با آرایشی مشخص به کلکتورها متصل میشوند.هدر آب از یک سوی سیال را وارد و در سمت دیگر پس عملیات خنک کاری خارج میکنند.

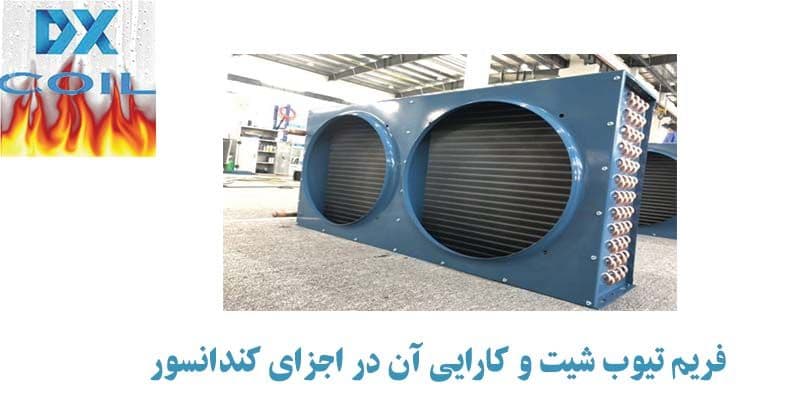

  • فریم تیوب شیت : فریم در کارخانه کویل سازی دی ایکس مهر از جنس ورق st37  و st44   تهیه میگردند.البته با توجه به بزرگی و کوچکی کندانسور این قطعات را میتوان از ضخامت 1.1 میلیمتر الی 3 میلی متر در ساخت کندانسور بکار گرفت.پایداری کویل و نگهدارنده اصلی اجزای دیگر مانند لوله های مسی کلکتور و فین بر عهده فریم تیوب شیت میباشد.
اجزای و قطعات یونیت کندانسینگ / کندانسور

قطعات و اجزای یونیت کندانسینگ چیست؟

علاوه بر تجهیزات بالا چنانچه سیستم از حالت تنها کندانس یه حالت پکیچ یعنی چندین قطعه در کنار یکدیگر تبدیل شود یونیت کندانسینگ شکل میگیرد.اما تفاوت آن در استفاده از اجزایی مانند کمپرسور،فیلتر،رسیور،فشار سنج،ونتوری و اواپراتور میباشد.که با توجه میزان ظرفیت برودتی چگالنده مشخصات هر یک از انها تغییر میکند.

کمپرسور :کمپرسورهای مورد استفاده در این پکیج شامل اسکرال حلزونی و سیلندر پیستونی هستند.اساس کار این قطعات فشرده سازی گاز مبرد و انتقال آن به کندانسور است. این اجزای زمانی بکار برده میشوند که دستگاه بر اساس گاز خنک طراحی شود.

اواپراتور: در این مجموعه اواپراتور نقش آفرینی مهمی دارد نحوه کار آن جذب گرما از محیط یا سیالات است که با روش تبادل حرارت پوسته لوله ای انجام میشود.درواقع اواپراتور خود دستگاهی مجزا است و دارای اجزای متفاوت میباشد.

قطعات و اجزای کندانسورهای تبخیری یا ترکیبی چیست؟

اجزای بکار رفته در فرایند ساخت این دستگاه مقداری متفاوت با دیگر انواع است.نحوه عملکردی آن بر اساس تبخیر سیالات و کاهش دمای بینظیر از این روش می باشد. قطعات کندانسور تبخیری شامل:

  1. نازل یا افشانک
  2. الکتروموتور
  3. پروانه محوری یا اکسیال
  4. کویل
  5. پکینگ مدیا
  6. قطره گیر
  7. هیتر ترموستات
  8. تابلو برق

اجزای کندانسور آبی یا شل اند تیوب چیست؟

این نوع کندانسور بسیار از نظر ظاهری شبیه به اواپراتور آبی میباشد.اما تفاوت هایی از لحاظ عملکردی و کاربردی با یکدیگر دارند.اجزای کندانسورهای آبی با تمامی انواع فرق دارد و نمیتوان همانند هوا خنک و یا تبخیری تولید نمود.استراکچر آنها تیوب شکل است و در این فریم لوله های مسی فین دار با تراکم های 24 الی 28 فین در اینچ استفاده میشود.این لوله ها به وسیله بفل هایی به یکدیگر متصل شده به همین جهت سبب استحکام و پایداری سازه داخلی کندانسور آبی می شوند.لیست اجزای این دستگاه شامل:

  1. لوله مسی فین دار یا شیار دار
  2. شل اند تیوب فریم بیرونی
  3. بفل یا نگهدارنده
  4. سایدگلس
  5. کلکتور
