ساخت و تولید انواع کندانسور

انواع کندانسور چیست؟

نحوه عملکرد انواع کندانسور چیست؟
۳۰ بهمن ۱۳۹۷ | ۱۸:۴۳ اخبار مقالات
تعداد بازدید:۹۲
انواع کندانسور condenser نوعی مبدل حرارتی با کاربرد خنک کاری انواع سیالات مانند گاز و مایعات است،کندانسور طی فرایندی مبرد را از حالت گاز به مایع کندانس مینماید.انواع مبدل‌های تبریدی تماما براساس علوم مهندسی دارای عملکردی یکسان هستند.اما استفاده‌هایی گوناگونی دارند و هریک مناسب فعالیتی مشخص می باشند.تبرید مکانیکی شامل چهار چرخه :انبساط،تبخیر،تقطیر و تراکم است.درکنار کندانسور دیگر تجهیزات مانند کویل اواپراتور همچنین کمپرسور نقش مهمی دارند. گرما بوسیله مبدل dx جذب میگردد و به گاز تغییر حالت میدهد، سپس وارد کمپرسور شده تا با فشرده سازی سیال مبرد فشار آن افزایش پیدا کند.بعد از تکمیل عملیات حال وقت آن رسیده بسمت کندانسور هدایت گردد تا ماده به حالت اولیه خود تبدیل شود.درواقع برای کاهش دمای سیالات به روش هوا خنک انواع کندانسور هوایی نقشی اساسی در یک سیکل تبریدی دارد.
انواع کندانسور چیست؟

انواع کندانسور condenser نوعی مبدل حرارتی با کاربرد خنک کاری انواع سیالات مانند گاز و مایعات است،کندانسور طی فرایندی مبرد را از حالت گاز به مایع کندانس مینماید.انواع مبدل‌های تبریدی تماما براساس علوم مهندسی دارای عملکردی یکسان هستند.اما استفاده‌هایی گوناگونی دارند و هریک مناسب فعالیتی مشخص می باشند.تبرید مکانیکی شامل چهار چرخه :انبساط،تبخیر،تقطیر و تراکم است.درکنار کندانسور کرسی دیگر تجهیزات مانند کویل اواپراتور همچنین کمپرسور نقش مهمی دارند. گرما بوسیله مبدل dx جذب میگردد و به گاز تغییر حالت میدهد، سپس وارد کمپرسور شده تا با فشرده سازی سیال مبرد فشار آن افزایش پیدا کند.بعد از تکمیل عملیات حال وقت آن رسیده بسمت کندانسور هدایت گردد تا ماده به حالت اولیه خود تبدیل شود.درواقع برای کاهش دمای سیالات به روش هوا خنک انواع کندانسور هوایی نقشی اساسی در یک سیکل تبریدی دارد.

نحوه عملکرد انواع کندانسور چیست؟

مبرد گرم که میتواند آب یا گاز باشد پس از جذب حرارت محیط مجدد بطرف کندانسورها منتقل میگردد.درهمین زمان فن‌های دستگاه استارت زده و با دمش هوای تازه داخل کویل کندانسور موجب کاهش دمای چشمگیر سیال درون لوله‌ها میشوند.دلتاتی ایجاد شده حاصل از عملکرد دستگاه بین 3 الی 15 درجه متغییر تعیین گردیده.فلذا متناسب با درخواست مشتری در کارخانه کویل سازی dx محاسبه و تولید میگردد.ظرفیت کندانسور را با واحد اندازه گیری تبرید نامگذاری میکنند.لذا نحوه کار این دستگاه برپایه خنک کاری انواع سیالات طراحی شده است.همچنین باید گفت انواع ساخته شده به هیچ عنوان قابلیت جذب گرما را ندارد و تنها موجب کاهش دمای مایعات داخل کویل میشوند.

انواع کندانسور چیست/ کندانسور آبی / کندانسور هوایی / کندانسور تبخیری

انواع کندانسور

انواع کندانسور شامل : آبی،هوایی،تبخیری میباشد که از لحاظ فنی دارای عملکردی یکسان هستند.البته باید گفت هریک از انواع دسته بندی جداگانه‌ای دارد و مقداری تفاوت درفرایند خنک کاری کندانسور دیده میشود.اسامی آنها بیانگر نحوه عملکرد هریک میباشد و اما تبخیری بمنظور ترکیب هردو کندانسور هوایی و آبی طراحی شده است. انواع کندانسور باکاربردهای مختلفی در صنعت،تهویه مطبوع،چیلر و سردخانه قابل استفاده است.فلذا جایگزین مناسبی برای برج‌های خنک کننده میباشد.که از لحاظ فنی و مصرف انرژی به هیچ عنوان قابلیت مقایسه با کندانسور را ندارند.

انواع کندانسور هوایی

این نوع کندانسور تنها با جریان هوای تازه مایع درونی را خنک کاری مینماید.کندانسورهای هوایی یا اصلاحا هوا خنک در دو تیپ عمودی و افقی تولید میگردد.قابلیت کاهش دمای خوبی دارند و از چندین پروانه کندانسور برای بهره گیری بهتر استفاده میکنند.درراستای افزایش ظرفیت برودتی کندانسور بمنظور بالا بردن راندمان انتخاب فن یکی از مهمترین نکات درهنگام ساخت و تولید چگالنده هوا خنک میباشد.بطور کلی مبدل هوایی دارای دودسته بندی بشرح ذیل است:

  • کندانسور هوایی با جریان اتمسفریک یا طبیعی : اغلب از این فناوری برای کاهش دمای سیستم‌های خانگی میتوان بهره گرفت.زیرا طراحی کندانسور به نحوی میباشد که نیاز به وسعت بالا دارد.فلذا همین عامل سبب شده تا راندمان کاری پایینی داشته باشد.این مدل کندانسور کاربرد صنعتی ندارد و تنها مناسب یخچال فیریزرهای منزل طراحی گردیده.
  • کندانسور هوا خنک با مکش اجباری :  مبدلی جهت ظرفیت‌های سنگین صنعتی یا صنعت تهویه مطبوع با کارایی بسیار و راندمان بالا میباشد. فن‌هایی برای مکش و دمش هوای تازه برروی کندانسور نصب میگردد تا جریان خنک کاری را تسریع ببخشند.قدرت بالا هنگام خنک سازی باعث شده دلتایی کندانسور به 15 درجه سانتیگراد تبدیل شود.البته این آیتم محاسباتی بستگی دارد میزان دمای آبگرم ورودی داخل کویل کندانسور چند درجه باشد.لوله‌های رفت و برگشتی با اندازه‌های 7/8، 5/8 ، 3/8 اینچ از رایج‌ترین نمونه‌های قابل استفاده در کندانسور هوایی میباشند.ضخامت‌ها متغییر تعریف گردیده و با توجه به مقدار کاهش دما،فشار،حجم دبی درگردش متفاوت هستند.

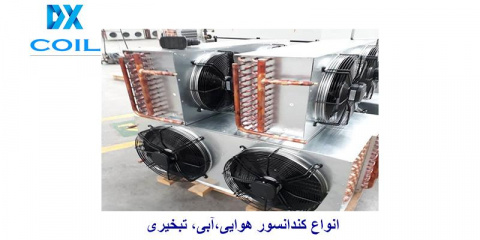

انواع کندانسورهای هوایی / آبی / تبخیری

انواع کندانسور آبی چیست و چه کاربردی دارند؟

کندانسورهای آب خنک دارای گوناگونی بسیاری هستند بنحوی که میتوان آنها را در چهار دسته بندی مشخص نمود.تمامی انواع جزء کندانسورهای آب خنک قرار میگیرند اما طراحان برای هرکدام عملکردی متفاوت تعریف نموده‌اند.بطور کلی باید گفت بسته به میزان فشار ودبی کاربری آن تغییر میکند.

  • کویل دو لوله‌ای: لوله‌هایی بصورت موازی کنار یکدیگر قرار میگیرند و داخل هر شاخه کندانسور آبی لوله‌ای دیگر نصب میگردد.درون کویل بیرونی آبگرم عبور میکند و لوله داخلی آبسرد را گذر میدهد.این روش طراحی کندانسور آبی اغلب برای فشارهای کم مورد استفاده قرار میگیرد.
  • انتقال حرارت پوسته لوله : امروزه از این نوع کندانسور در برج‌های خنک کننده ترکیبی یا هیبریدی بیشتر بهره میگیرند.تعدادی لوله مسی درکنار هم بصورت رفت و برگشتی در غالب یک کویل ساخته میشوند.درون مبدل آب داغ عبور میکند و مایع سرد برروی کویل بوسیله نازل‌های پاشنده اسپری میشود.تبادل حرارت مناسبی کندانسور آبی ایجاد میکند و تا 5 درجه میتوان دمای آب را کاهش داد.
  • کویل لوله مارپیچی : لوله‌های کویل کندانسور بصورت حلزونی و مارپیچی طراحی میشوند و داخل یک استوانه قرار میگیرند.درون لوله‌های مار پیچ کندانسور آبگرم جریان دارد و داخل استوانه آب سرد شده تعبیه شده یا برعکس تا با این روش بتوان دمای آب داغ را رفته رفته کاهش داد.
  • کویل صفحه‌ای : تعدادی معین صفحه درکنار همدیگر داخل کندانسور آبی قرار دارند در یکطرف سیال گرم و آنسوی دیگر آبسرد جریان دارد.با عبور سیالات بین صفحات به روش انتقال حرارت پوسته‌ای مقداری انتقال حرارت شکل میگیرد که چندان بالا نیست.درمقایسه با نوع کندانسور پوسته لوله باید گفت تحمل کمتری دارند و برای مصارف خاص استفاده میشوند.

کندانسور تبخیری چیست؟

کندانسور تبخیری یکی دیگر از انواع کندانسورهای خنک کننده میباشد و از ترکیب دو چگالنده هوا خنک و آبی طراحی میشود.لازم بذکر است بدانید این نوع کارایی کمتری نسبت به دو نمونه قبلی کندانسور دارد.نحوه عملکرد آن توسط هوا و آبسرد امکان پذیر میباشد و با مقداری تبخیر سیال مایعات گازی را به تقطیر میرساند.از کندانسور تبخیری برای کارخانه‌جات صنعتی بیشتر استفاده میگردد. مهندسی معکوس کندانسور تبخیری میتوان به کولینگ تاور هیبریدی اشاره نمود.کاربرد یکسان دارد و میتوان در تناژ تبرید مختلف آن را تولید نمود.
