طراحی و محاسبات بخش اولیه پیش از تولید میباشد که بسته به نیاز کارفرما و یا بر اساس دیتا شیت ارائه شده از سوی مشتریان انجام میشود. قبل از اقدامات لازم برای طراحی ابتدا بایتس میزان سطح انتقال حرارت محاسبه گردد. برای دستیابی به محاسبات دقیق موارد ذیل باید قبل از اقدامی به مهندسین شرکت تهویه دی ایکس ارائه گردد:

1. مقدار دبی برحسب ساعت یا دقیقه
2. محل نصب با قید استان و شهرستان
3. میزان دلتاتی مورد نیاز و رضایت بخش کارفرما
4. ابعاد و فضای اختصاص داده شده برای نصب
5. ارتفاع از سطح دریا
6. DRY and WET  دمای محیط
7. شرایط کاری سیکل حرارتی

با در دست داشتن اطلاعات ذکر شده متخصصین شرکت DX طراح پیشنهادی را خدمتتان ارائه میدهند.

فین آلومینیوم پس از انتخاب سایز و جنس لوله بخش بعدی محاسبات انتقال حرارت در هر یک متر مربع میباشد. تراکم فین از اهمیت بالایی برخوردار است و تا حد بسیار زیادی موجب افزایش راندمان حرارتی و دلتاتی خواهد شد. هر چه میزان و تعداد ورقه‌های فین پلیت  افزایش یابد میزان تبادل انرژی میان سطح و هوای محیطی بیشتر خواهد شد . تراکم استاندارد طبق طراحی‌های انجام شده و پروژه‌های اجرایی توسط شرکت دی ایکس بر اساس 12 فین در اینچ محاسبه گردیده است و مورد تایید مهندسین این کارخانه میباشد.

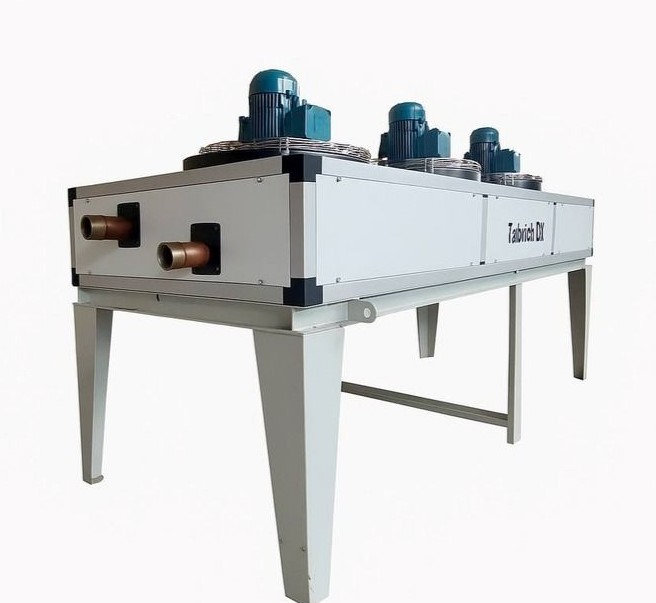

در بخش‌های قبلی سایز لوله نوع فین و تراکم آن محاسبه گردید سپس وقت ان رسیده تا بر اساس ابعاد سطح مقطع و میزان انتقال حرارت مورد نیاز تعداد و سایز هر فن مشخص گردد. فن‌های تولیدی در شرکت دی ایکس از نوع اکسیال هستند که صورت کوپل مستقیم به شافت الکتروموتور متصل میگردند.توان موتورها 2.2 KW با RPM 1415 طراحی شده است. پروانه فن 7 الی 8 پره میباشد که بنا به درخواست کارفرما میتوان از متریال آلومینیوم یا پلی آمید تولید شود. مقدار جریان هوادهی هر پروانه 20.000 متر مکعب برساعت محاسبه گردیده است.

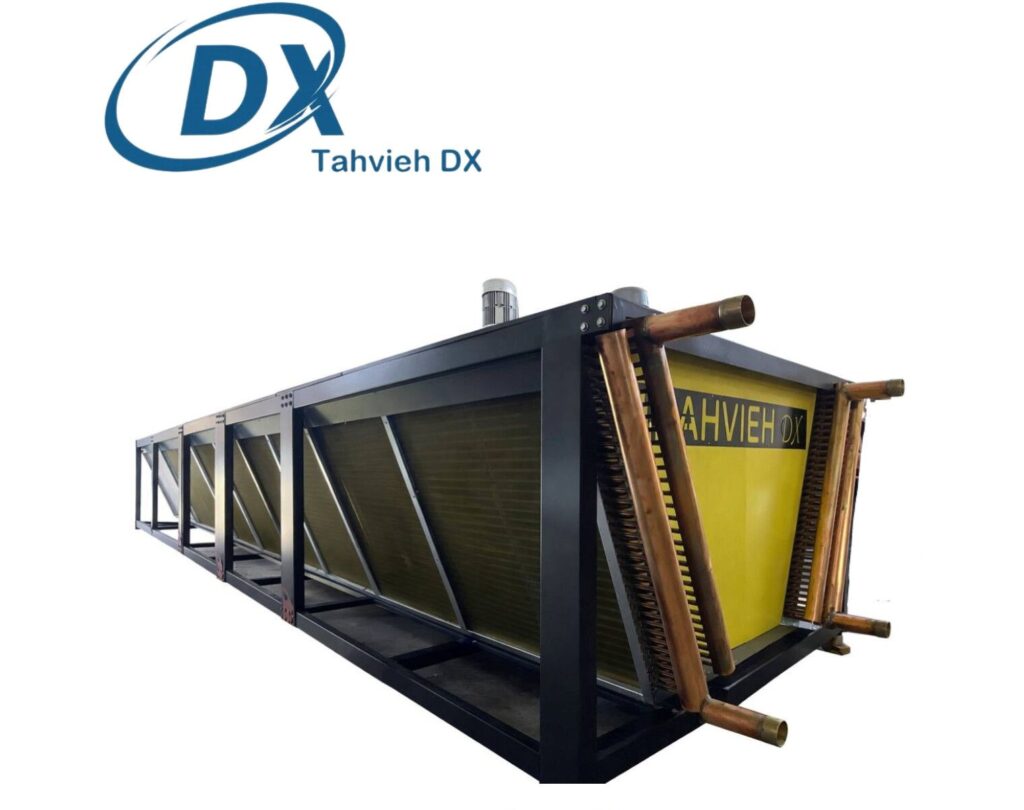

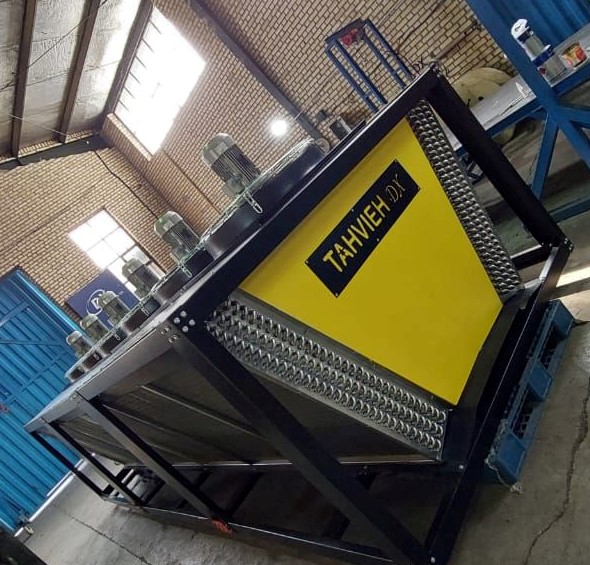

شاسی ایرکولرها از ناودانی 14 سنگین تولید میشود که از پوشش رنگ پلی اورتان برخوردار هستند. استراکچر و کلاف جداره بیرونی از جنس آلومینیوم 1060 بوده که طی فرایندی آنادایز میشوند. جداره بیرونی دستگاه با ورق‌های گالوانیزه طراحی شده تا از جذب حرارت مازاد محیطی به سطح رادیاتور خنک کننده ژنراتور یا کوره ذوب جلوگیری کند. همچنین برای افزایش این عمل بدنه بیرونی با رنگ الکترواستاتیک پوشیده خواهد شد.
