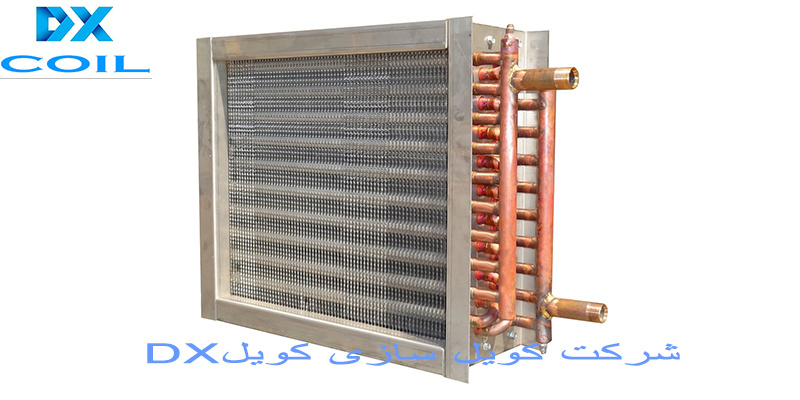

کویل آبسرد و کوئل آب سرد یکی از مدل‌های HEATEXCHANGER  می‌باشد که در صنعت تهویه مطبوع از کویل آبسرد در دستگاه‌های هواساز،فن کویل و استفاده میشود.سرمایش در فصول تابستان توسط سیستم‌های برودتی برای آسایش ما تامین می‌شود.یکی از قطعات تاثیرگذار بر فرایند تبرید و سرمایی محیط، کویل‌های آبسرد هستند.این مبدل‌ها با گردش آبسرد درون لوله‌های خود و عبور هوای تازه باعث اثر سرمایی بر هوا می‌شوند.در نتیجه با فعالیت دستگاه و دمش باد از بین المان‌های کویل هوا خنک شده و در نهایت محیط به دمای مطلوب می‌رسد.شرکت کویل سازی کویل dx طراح و تولید کننده انواع کویل‌های سرمایشی و گرمایشی با استاندارد و ضنامت نامه کتبی می‌باشد.
کویل آبسرد چیست؟

کویل آبسرد یا مبدل سرمایشی


کویل آبسرد و کوئل آب سرد یکی از مدل‌های HEATEXCHANGER  می‌باشد که در صنعت تهویه مطبوع کویل آبسرد در دستگاه‌های هواساز،فن کویل و داکت اسپیلت کاربرد دارد.سرمایش در فصول تابستان توسط سیستم‌های برودتی برای آسایش ما تامین می‌شود.یکی از قطعات تاثیرگذار بر فرایند تبرید و سرمایی محیط، کویل‌های آبسرد هستند.این مبدل‌ها با گردش آب سرد درون لوله‌های خود و عبور هوای تازه باعث اثر سرمایی بر هوا می‌شوند.در نتیجه با فعالیت دستگاه و دمش باد از بین المان‌های کویل آبی هوا خنک شده و در نهایت محیط به دمای مطلوب می‌رسد.شرکت کویل سازی کویل dx طراح و تولید کننده انواع کویل‌های سرمایشی و گرمایشی با استاندارد و ضنامت نامه کتبی می‌باشد.


قطعات تشکیل دهنده کویل آبسرد چیست؟

  • لوله مسی

لوله‌هایی برای گردش و چرخه مدار آب سرد که عمدتا از فلز مس هستند اما می‌توان در شرایط خاص از استیل یا گالوانیزه هم استفاده نمود.

  • فین آلومینیومی

برای گستردگی سطح تبادل انتقال حرارت میان دو فاز مایع و گاز از فین‌هایی برای افزایش سطح مقطع بهره میگیریم.

  • فریم کویل

برای حفاظت از المان‌های داخلی و ردیف لوله‌ها همچنین بالا بردن استقامت جمعی کویل آبسرد طراحی می‌شود که از ورق گالوانیزه با ضخامت 2 الی3 میلیمتر می‌باشد.

  • کلکتور کویل سرمایی

کلکتور در واقع نوعی اتصال کلیه المان‌ها به یک ورودی و خروجی که میتوان از لوله گالوانیزه یا کویل مسی استفاده نمود.


محاسبات انتخاب کویل آبسرد نیازمند چه اطلاعاتی می‌باشد؟

برای محاسبه دقیق و جامع انتخاب مبدل آب سرد نیازمند دیتایی تحت عنوان مشخصات اولیه هستیم.با دریافت این اطلاعات میتوان کویلی مناسب با فضا مورد تهویه طراحی نمود.برای آشنایی بیشتر با این بخش پیشنهاد می‌شود مقاله را تا انتها مطالعه نمایید.

  • دبی هوای مورد نیاز

برای خنک سازی هوا توسط کویل آبسرد نیازمند مقدار معین با توجه به هوای درگردش آب سرد هستیم.به همین منظور اطلاعات دبی هوا می‌تواند تا حد بسیار زیادی برای تعیین ظرفیت کویل و مقدار حجم مورد نیاز مبدل کمک نماید.

  • دمای هوای محیط

با توجه اهمیت موضوع که کاهش دمای هوا مدنظر است باید دیتای مشخصی از دمای خشک و مرطوب در فصول گرما آماده نمایید تا محاسبات مربوطه به درستی انجام شود.

  • دلتاتی ورودی و خروجی سیال سرد

برای اندازه‌گیری صحیح باید ابتدا دلتاتی را مشخص کنید یعنی دمای وردوی آب و دمای خروجی آبسرد از کویل مشخص گردد تا به همان تناسب ابعاد کویل آب سرد و تعداد ردیف المان‌های کویل افزایش یا کاهش یابد.

  • میزان برودت مورد نیاز برای خنک کاری محیط

برای کاهش دمای ساختمان هدف دمایی را تعیین کنید و آن را به کارشناسان شرکت کویل سازی کویل dx اطلاع دهید تا مبدل آبسرد را با توجه به میزان برودت دلخواه شما طراحی کنند.


کویل آبسرد و مبدل سرمایی


چه نوع کویل آبسردی استاندارد است؟

در پاسخ به این سوال کارشناسان شرکت جدولی را در این خصوص تنظیم نموده که در آن طراحی استاندارد کویل آبسرد مشخص شده است. هر یک از نکات را به جز بررسی می‌نماییم:

  1. استفاده از فین آلومینیومی با ضخامت‌های 140میکرون الی 160 میکرون این لایه فلزی میتواند تا حد بسیار زیادی بر فرایند برودتی تاثیر گذار واقع شود.
  2. فریم مناسب که از جنس گالوانیزه با ضخامت 2 الی3 میل توصیه شده موثر است ولیکن باید به منظور افزایش کیفیت قطعه حتما طی مدت زمانی آبکاری گرم داده شود تا در برابر خوردگی و رسوبات احتمالی مقاوم شود.
  3. دارا بودن گواهی تست فشار و عملیات گاز ازت که نشان دهنده رعایت اصول استاندارهای بین المللی می باشد.
  4. جنس کلکتور و هدر از اهمیت بالایی برخوردار است لیکن پیشنهاد شده است از لوله مسی یا استیل تولید شود در غیر این صورت حتما از گالوانیزه ضخیم با آبکاری گرم استفاده کنید.
  5. چیدمان لوله و کویل آبسرد به روش مثلثی به منظور افزایش سطح کیفی و استقامت کویل هواساز در برابر فشار همچنین بالا بردن میزان راندمان مبدل آب سرد .
  6. نکته نهایی و مهم در تولید کویل سرمایشی و گرمایشی انجام فرایند اکسپند لوله‌های مسی یا استیل است که عایق بندی و وکیو سازی کویل محسوب می‌شود.
