طراحی و محاسبات کندانسور کرسی

کندانسور افقی کرسی

نحوه عملکرد کندانسور افقی کرسی
۲۱ آبان ۱۳۹۷ | ۱۴:۲۷ اخبار مقالات
تعداد بازدید:۱۸۶
کندانسور افقی موجب اثر تبرید برروی سیالات میشود.کندانسور با شاسی کرسی شکل بصورت افقی طراحی شده تا بتوان کندانسور افقی را برروی زمین تخت نصب نمود.اگر بخواهیم کاربرد یا مفاهیم استفاده آنرا نام ببریم میتوانیم به عنوان رقیب جدی برج‌های خنک کننده از آن یاد کرد.کندانسورهای ساخته شده دارای طراحی متفاوت با عملکردی ناهمسان هستند.همین عامل سبب شده تا در انواع مختلفی تولید و صنایع گوناگون مورد استفاده قرار بگیرند.اما وجه اشتراک تمام سیستم‌های برودتی نظیر کندانسور افقی یک چیز است.(کاهش دمای آبگرم یا گاز داغ بوسیله هوای محیط) این فرایند باعث پایین آمدن دمای کاری دیگر تاسیسات وابسته به کندانسور کرسی میشود. لازم بذکر است بدانید محاسبه طراحی کندانسورها نیازمند دانش فنی بهمراه تجربه تولید میباشد.درصورت نیاز برای تسریع در عملیات محاسبه طراحی با کارشناسان شرکت کویل سازی Dx تماس حاصل فرمایید.

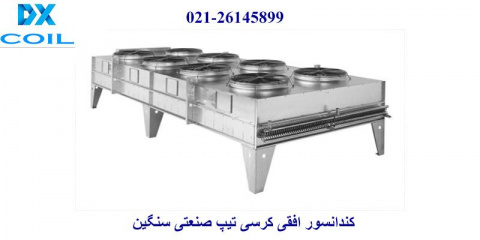

کندانسور افقی کرسی

کندانسور افقی موجب اثر تبرید برروی سیالات میشود.کندانسور با شاسی کرسی شکل بصورت افقی طراحی شده تا بتوان کندانسور افقی را برروی زمین تخت نصب نمود.اگر بخواهیم کاربرد یا مفاهیم استفاده آنرا نام ببریم میتوانیم به عنوان رقیب جدی برج‌های خنک کننده از آن یاد کرد.کندانسورهای ساخته شده دارای طراحی متفاوت با عملکردی ناهمسان هستند.همین عامل سبب شده تا در انواع مختلفی تولید و صنایع گوناگون مورد استفاده قرار بگیرند.اما وجه اشتراک تمام سیستم‌های برودتی نظیر کندانسور افقی یک چیز است.(کاهش دمای آبگرم یا گاز داغ بوسیله هوای محیط) این فرایند باعث پایین آمدن دمای کاری دیگر تاسیسات وابسته به کندانسور کرسی میشود. لازم بذکر است بدانید محاسبه طراحی کندانسورها نیازمند دانش فنی بهمراه تجربه تولید میباشد.درصورت نیاز برای تسریع در عملیات محاسبه طراحی با کارشناسان شرکت کویل سازی Dx تماس حاصل فرمایید.

نحوه عملکرد کندانسور افقی کرسی

عملکرد واقعی یکی از مسائل قابل بحث درهنگام تولید است.نحوه فرایند خنک کاری و کاهش دمای سیالات مهمترین بخش محاسبات بشمار میرود.برای دستیابی به بالاترین سطح عملکرد کندانسور کرسی میبایست چندین آیتم مهم بررسی شود.آب داغ از کلکتور ورودی داخل میشود و درلوله‌های مسی یا استیل مبدل بصورت رفت و برگشتی حرکت میکند.بسته به ابعاد اندازه کندانسور افقی تعداد فن‌های آن کاهش یا افزایش می یابد.بطور عمومی پروانه‌ها همگی بر اساس مکش هوا طراحی شده‌اند.با گذر هوای خنک مابین فین‌ها و لوله‌های کویل کندانسور ما شاهد کاهش دمای چشمگیری هنگام اندازه گیری دمای آب خروجی هستیم. طراحی متفاوتی برای ساختار آنها وجود دارد بنحوی که میتوان ازیک کندانسور کرسی شکل چند مدار خروجی ورودی دریافت نمود.اما اگر بخواهیم بالاترین عملکرد کندانسور هوایی کرسی را عنوان نمود.دربهترین شرایط محیطی پیک گرمای تابستان 10درجه دلتاتی یا اختلاف دما توسط کندانسور افقی حاصل میشود.

کندانسور افقی کرسی طراحی و محاسبه

طراحی و محاسبات کندانسور افقی

عده‌ای بر این باورند در طراحی محاسبات مبدل هرچه میزان تعداد ردیف کویل افزایش یابد مقدار دلتاتی بالاتر میرود.بله درسته، اما لازم بذکر است این اختلاف تنها زمانی امکان پذیر بوده که دمای ورودی سیال گرم بالاتر از 90 درجه سانتیگراد یا 220 درجه فرانهایت باشد.کویل‌های کندانسوری با توجه به میزان حجم آب درگردش،دلتاتی مورد نیاز از 2 ردیف الی 10 ردیف طراحی میشوند.برای محاسبات مقدار کاهش دما بیانی ساده قابل درک عمومی هر 2 متر لوله مسی 5/8 اینچ 1درجه اختلاف دما را ایجاد مینماید.طراحی انواع کندانسور افقی کرسی متغییر است فلذا میتوانیم آنرا با لوله‌های مسی 3/8 اینچ الی7/8 اینچ محاسبه نمود.تراکم فین دراینچ یکی ازمهمترین اقدامات تاثیر گذار بروی کویل است.انواع بسیاری در بازار موجود میباشد که کاربردهای گوناگونی دارند.مصارف فین و انتخاب آن برای کندانسور بسته به فعالیت دستگاه متفاوت تعریف شده درادامه مقاله انتخاب فین مناسب میپردازیم.

مزایای کندانسور کرسی

  • نصب در ارتفاع / روی زمین
  • تعمیر نگهداری آسان
  • دارای تابلو برق مجهز
  • صدای کم
  • عملکرد راندمان بالا
  • حمل آسان
