اواپراتور آبی چیست؟

معرفی کاتالوگ اواپراتور آبی
۱۶ فروردین ۱۳۹۶ | ۱۳:۱۷ اخبار مقالات
تعداد بازدید:۲۲۳
اواپراتور آبی از تجهیزات مهم در سیستم تهویه مطبوع که وظیفه خنک سازی سیال بوسیله مبرد را برعهده دارد، اواپراتور در انواع چیلر آبی کاربرد دارد. اواپراتور آبی چیست و چه کاربردی دارد؟ سوالی است که در ادامه به پاسخ آن بطور کامل خواهیم پرداخت. اواپراتورهای آبی بطور کل یکی به عنوان یکی از سیستم های سرمایشی شناخته می‌شوند که کاربرد ویژه ای تحت عنوان اواپراتور چیلر آبی یا آب خنک دارد. در واقع اواپراتور های آبی ضمن جذب گرما توسط مبرد دمای سیالاتی چون آب را کاهش می‌دهند. از جمله انواع اواپراتورهای آبی می‌توان به فیلم نزولی، فیلم صعودی، صفحه ای ترکیبی، چند اثره، جریان طبیعی و اجباری را نام برد. به طور کل سه گروه اصلی برای اواپراتور های آبی وجود دارد که شامل پوسته لوله، پوسته کویل و فلودد می‌شود.
اواپراتور آبی چیست؟

اواپراتور آبی از تجهیزات مهم در سیستم تهویه مطبوع که وظیفه خنک سازی سیال بوسیله مبرد را برعهده دارد، اواپراتور در انواع چیلر آبی کاربرد دارد. اواپراتور آبی چیست و چه کاربردی دارد؟ سوالی است که در ادامه به پاسخ آن بطور کامل خواهیم پرداخت. اواپراتورهای آبی بطور کل یکی به عنوان یکی از سیستم های سرمایشی شناخته می‌شوند که کاربرد ویژه ای تحت عنوان اواپراتور چیلر آبی یا آب خنک دارد. در واقع اواپراتور های آبی ضمن جذب گرما توسط مبرد دمای سیالاتی چون آب را کاهش می‌دهند. از جمله انواع اواپراتورهای آبی می‌توان به فیلم نزولی، فیلم صعودی، صفحه ای ترکیبی، چند اثره، جریان طبیعی و اجباری را نام برد. به طور کل سه گروه اصلی برای اواپراتور های آبی وجود دارد که شامل پوسته لوله، پوسته کویل و فلودد می‌شود.

تعریف اواپراتور آبی: تجهیزی که با جذب گرمای محیط بوسیله مبرد از طریق سطوح تبادل حرارتی کویل بصورت غیر مستقیم اقدام به کاهش دمای تجهیزات صنعتی می‌نماید. اواپراتورهای آب خنک صفحه‌ای بعلت اشتغال فضای محدود، وزن پایین نسبت به مدلهای پوسته لوله راندمان بالاتری دارد. دمای کار این تجهیز 30 الی 150 درجه سانتی گراد است. همچنین تا 30 بار تحمل فشار دارد. به عنوان مبرد از گاز مایع R22 و R134 می‌توانیم استفاده کنیم.

شرکت کویل سازی dx از جمله تولید کنندگان اواپراتور آبی در ایران واقع در تهران می‌باشد. این شرکت ضمن رعایت استانداردهای داخلی و بین المللی جهت ساخت و طراحی اواپراتور آبی، گارانتی  یا ضمانت نامه محصول را به مشتریان خود ارائه می‌دهد. اواپراتورهای ساخت شرکت dx قابل تولید بصورت یک الی پنج مداره می‌باشد. از جمله مزایای کمپانی dx اعمال دریچه‌ای جهت دسترسی آسان و جابه جایی کویل اواپراتور آبی است. هنگام اسید شویی، بررسی سلامت و بازدید یا ترمیم آن این قابلیت کاملاٌ مشهود است. پس از نهایی شدن مراحل ساخت اواپراتور آبی، آزمایش ازت با فشار 250 PSI صورت گرفته، به عبارتی تست نهایی اواپراتور آبی انجام می‌شود.

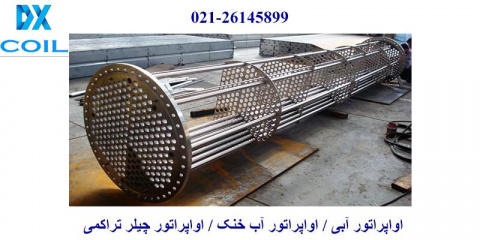

اواپراتور آبی / اواپراتور آب خنک / اواپراتور چیلر تراکمی

معرفی کاتالوگ اواپراتور آبی

کاتالوگ اواپراتور های آبی شامل مجموعه مشخصاتی درباره وزن، ابعاد ، توان کویل برودتی ، میزان دبی جریان آب، مقدار حجم گاز، مقدار حجم آب گیری می‌شود. برای مثال ظرفیت نامی 3 تن تبرید با ظرفیت واقعی 10 کیلو وات طول 100 سانتی متر، وزن 30 کیلو گرم، دبی 1.6 متر مکعب، حجم گاز 3.2 لیتر و حجم آب 12 لیتر دارد. همچنین ظرفیت نامی 600 تن تبرید یا 2000 کیلو وات طول 4 متر، وزن 240 کیلوگرم، دبی آب در گردش 310 متر مکعبف حجم جاگیری گاز 213 لیتر و حجم آبی برابر با 790 لیتر دارد.

انواع اواپراتور های آبی یا آب خنک

انواع اواپراتور های آبی بر اساس نحوه عملکرد خنک کاری، نوع مواد بکار رفته برای ساخت اواپراتور آبی، مدلسازی ویژه‌ای از این محصول پیشنهاد می‌گردد. برای مثال چنانچه سیال خنک شونده چسبناک باشد، اواپراتور شل اند تیوب آبی فیلم نزولی پیشنهاد می‌شود. این محصول در صنایع مختلف نظیر پتروشیمی، غذایی و تخمیر کاربرد دارد.

کاربرد اواپراتور آبی

اواپراتور آبی یا در واقع آب خنک کاربرد های بسیاری در صنعت تهویه مطبوع مسکونی و صنعتی دارد. همچنین از جمله کاربرد های اواپراتور آبی می‌توانیم به حنک سازی روغن (سیالات عامل) و دستگاه های صنعتی  نیز اشاره کرد.

تولید کننده اواپراتور آبی

تولید اواپراتور آبی شامل مجموعه اقداماتی جهت ساخت اواپراتور آبی و طراحی آن به کمک نرم افزارهای مهندسی می‌شود. بطور معمول جنس درپوش، پوسته، تیوب شیت، صفحات نگهدارنده و سایر اتصالات نظیر پیچها، ورودی و خروجی آب و مبرد با آلیاژ فولادی، و  کویل نیز از جنس مس ساخته می‌گردد. برای جلوگیری از خوردگی یا فرایند اکسایش فلز، می‌توان از متریال های دیگری نیز استفاده کرد. بدلیل ضریب انتقال حرارتی بالای مس، معمولاٌ کویلها را با این متریال می‌سازند.

طراحی و ساخت اواپراتور آبی

  • هنگام طراحی اواپراتور آبی جهت افزایش توان برودتی، لوله های مسی 8/3 شیار دار استفاده می‌شود.
  • بهره گیری از تکینک های فلودد و cross u bent جهت ساخت اواپراتور آبی.
  • طراحی و ساخت تیوب شیت بوسیله دستگاه CNC و درنهایت افزایش میزان تلورانس.
  • انطباق با شرایط استاندارد و تایید نهایی ناظر فنی بویژه بخش جوشکاری.
  • دستگاه اکسپندر با کنترل گشتاور جهت اکسپند کوئل مسی به تیوب شیت بدون ایجاد مرکز تنش.
  • اعمال فرایند جوش یونی در هنگام ساخت اواپراتور آبی.
  • استفاده از بافل های پلی پروپیلن PP با قابلیت اسید شویی و تحمل دمایی بالا تا 90 درجه سانتی گراد.
  • مدلسازی و طراحی نهایی اواپراتور آبی بوسیله نرم افزار های مهندسی صورت می‌پذیرد.
  • درنهایت دولایه اپوکسی و حفاظت کاتودیگ برای افزایش میزان استحکام بر روی سطوح خنک کاری زده می‌شود.
