کندانسور چیلر تراکمی

کندانسور چیلر تراکمی آبی و هوایی

کندانسور چیلر تراکمی دستگاهی کاربردی برای جذب گرمای مازاد گاز مبرد میباشد که به آن کندانسور یا چگالنده میگویند و در اکثر سیستم‌های تراکمی مانند چیلر قابل استفاده است.فرایند خنک کاری سیال به واسطه کندانسور یک عملیات متداول در انواع چیلرهای تراکمی بشمار میرود.درواقع بجز چگالنده وسیله‌ای دیگر مناسب نبوده و بازدهی لازم را ندارد.به همین منظور این تیپ خنک کننده در دو نوع هوا خنک و آبی توسط مهندسین صنعت تهویه مطبوع طراحی و تولید میگردد.به طور کلی هر دو مدل تنها برای یک هدف ساخته شده‌اند که گرمای اضافی را از سیال مبرد جذب کنند و به سیالی دیگر انتقال دهند.مکانیزم ساختاری هرکدام با دیگری متفاوت بوده و از لحاظ شکل هندسی و نحوه عملکردی هم بایکدیگر تمایزاتی دارند.سیستم‌های تراکمی بدلیل دائم کاری نیازمند خنک کننده‌ای مقاوم و کارآمد هستند که بهترین گزینه ساخت کندانسور چیلر بشمار میرود.شرکت کویل سازی تهویه دی ایکس مهر به عنوان یکی از سازندگان این مجموعه توانسته تا کنون انواع چگالنده را در تیپ‌های صنعتی و مصارف تهویه طراحی و تولید نماید.

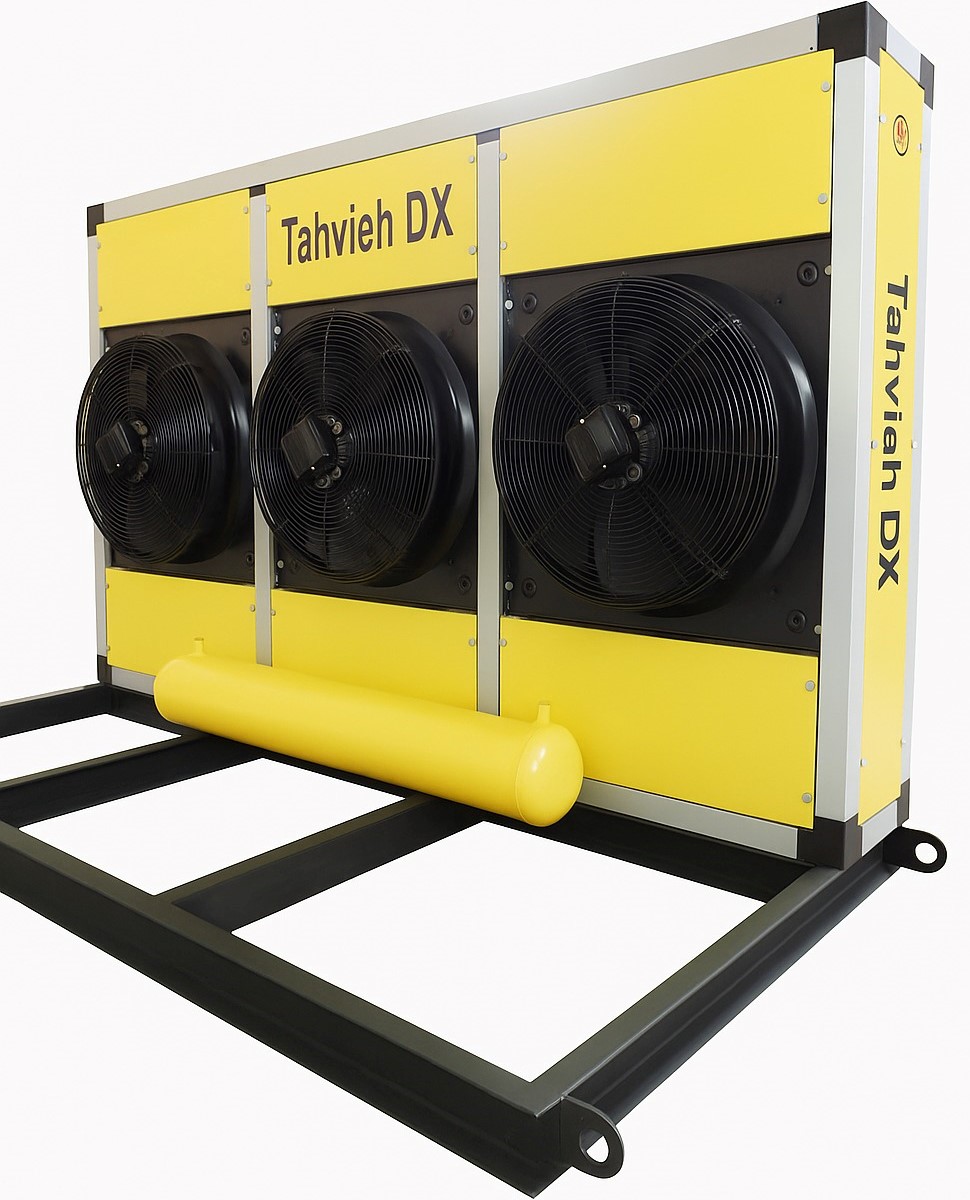

کندانسور هوایی چیلر یا هوا خنک

کندانسور هوا خنک چیلر در سیستم‌های تراکمی اغلب در مناطق با آب و هوای خشک یا معتدل بیشترین کاربرد را دارد.نحوه فرایند خنک کاری سیال توسط چگالنده به وسیله هوای محیطی میباشد و هرچه میزان رطوبت هوا کمتر باشد راندمان و بازدهی بالاتری از خود نشان میدهد.به طور کلی در انواع چیلر تراکمی هوا خنک بسته به ظرفیت دستگاه از یک الی چند فن اکسیال سبدی تیپ صنعتی استفاده میگردد.جریان گذر هوا بر منبای جریان مخالف طراحی میشود تا گرمای اضافی سیال به واسطه پوسته لوله کویل به هوای سرد منتقل شود. این نوع از کنداسورهای هوایی چیلر عموما بر روی شاسی به شکل وی‌تایپ قرار میگیرند و راندمان خنک کاری بالایی دارند.

کندانسور آبی چیلر تراکمی آب خنک

کندانسور آبی چیلر یا آب خنک

کندانسور آبی یا آب خنک یکی دیگر از انواع چگالنده‌های مناسب برای چیلرهای تراکمی بشمار میروند.ساختار تیوب شکل دستگاه این امکان را فراهم میسازد تا در فضایی بسته سیال گاز به وسیله پوسته لوله تیوب باندل با آبسرد به صورت غیر مستقیم تبادل حرارتی داشته باشد.در این نوع سیستم تراکمی مقدار جذب گرما بیشتر از مکانیزم هوا خنک میباشد ولیکن در ظرفیت‌های بالاتر 500 تن امکان ساخت و تولید در دستگاهی یکپارچه توسط تهویه دی ایکس فراهم نیست.اکثر سازندگان در صنعت تهویه مطبوع حداکثر ظرفیت تولیدشان تا همین 500 تن تبرید بوده فلذا عده کمی هستند که قابلیت تولید کندانسور آبی با ظرفیت بالاتر را دارند.

قیمت کندانسور چیلر تراکمی

قیمت گذاری محصولاتی که دارای انواع ظرفیت هستند غیر قابل تصویب است.زیرا با توجه به نوسانات دلار و افزایش روزانه قیمت مس و آلومینیوم امکان تعیین قیمت نهایی و مصوب وجود ندارد.به همین منظور کارشناسان تهویه دی ایکس مهر پس از دریافت اطلاعات شما و محاسبه ظرفیت کندانسور قیمت را از طریق واتساپ یا ایمیل به صورت پیش فاکتور سربرگ دار با مدت زمان مشخص ارسال میکنند.راه‌های ارتباطی در صفحه نخست سایت درج گردیده و میتوانید از طریق آن با ما در تماس باشید.

کندانسور چیلر هوایی تیپ هوا خنک تخت

انواع کندانسور هوایی چیلر چیست؟

کندانسورهای هوایی یا هوا خنک به سه دسته وی تایپ،تخت،عمودی تقسیم بندی میگردند. هر کدام از انواع نام برده عملکرد یکسانی را در سیستم های تراکمی دارند. اما به علت هم فشار کاری بالا و سرعت جریان خطی سیال داخل تیوب باندل‌ها تنها گزینه استاندارد برای خنک کاری گاز چیلر تراکمی نوع V-TYPE می باشد.این تیپ از دو کویل کندانسور مجزا تشکیل میشود که قابلیت خنک کاری در دو مدار مجزا از یکدیگر را دارد و بالاترین بازدهی در میان انواع چگالنده را به خود اختصاص میدهد.اما به معنای نا کارآمدی دیگر انواع نبوده و میتوانید در صورت درخواست از مدل‌های دیگر استفاده نمود.دریافت لیست قیمت کندانسور هوایی کلیک نمایید.

انواع کندانسور آبی چیلر چیست؟

چگالنده‌های آبی از یک تیپ طراحی شده اند و تنها در نوع پاس بندی یا تعداد دفعات رفت و برگشت سیال با هم تفاوت دارند.هرچه میزان پاس‌های یک کندانسور افزایش یابد شاهد راندمان مناسبتری از آن هستیم.اما برخی برای کاهش هزینه‌های تولید و قیمت نهایی اقدام به ساخت چگالنده آبی بصورت تک پاس میکنند.عاملی که موجب کاهش ظرفیت کندانس شده و فشار زیادی را به سیستم‌های تراکمی دیگر نظیر اواپراتور و کمپرسور وارد می کند. جهت نصب و راه اندازی کندانسور کلیک نمایید.

کندانسور چیلر هوایی تیپ ایستاده

نحوه عملکرد کندانسور چیلر تراکمی هوایی و آب خنک

فرایند تبرید و مکانیزم تراکمی ابتدا از اواپراتور شروع میگردد در مبدل به واسطه گاز مبرد گرمای سیال هدف جذب میگردد. حرارت اضافی به مبرد انتقال یافته و دمای آن به نقطه جوشش میرسد برای جلوگیری از کاهش راندمان خنک کاری و تسریع فرایند خنک کننده وارد کمپرسور شده تا بعد از فشرده سازی به سمت کندانسور خنک کننده هدایت گردد.کندانسورهای هوایی چیلر دارای تعداد ردیف مشخص هستند که در هر ردیف تعدادی لوله مسی با سایزهای 1.2/5.8/3.8 نصب گردیده و طبق مدار بندی از پیش تعریف شده آرایشی منظم دارند.بخار داغ وارد مدار میشود تا حرارت مبرد به پوسته کویل منتقل میگردد.در این قسمت با بهره گیری از فین پلیت گرما به سطح کلی کندانسور گسترده میشود.نحوه عملکرد کندانسور آب خنک چیلر هم مشابه نوع هوایی طراحی شده ولیکن ساختار و فرایند خنک کاری مایع قدری متفاوت میباشد.
