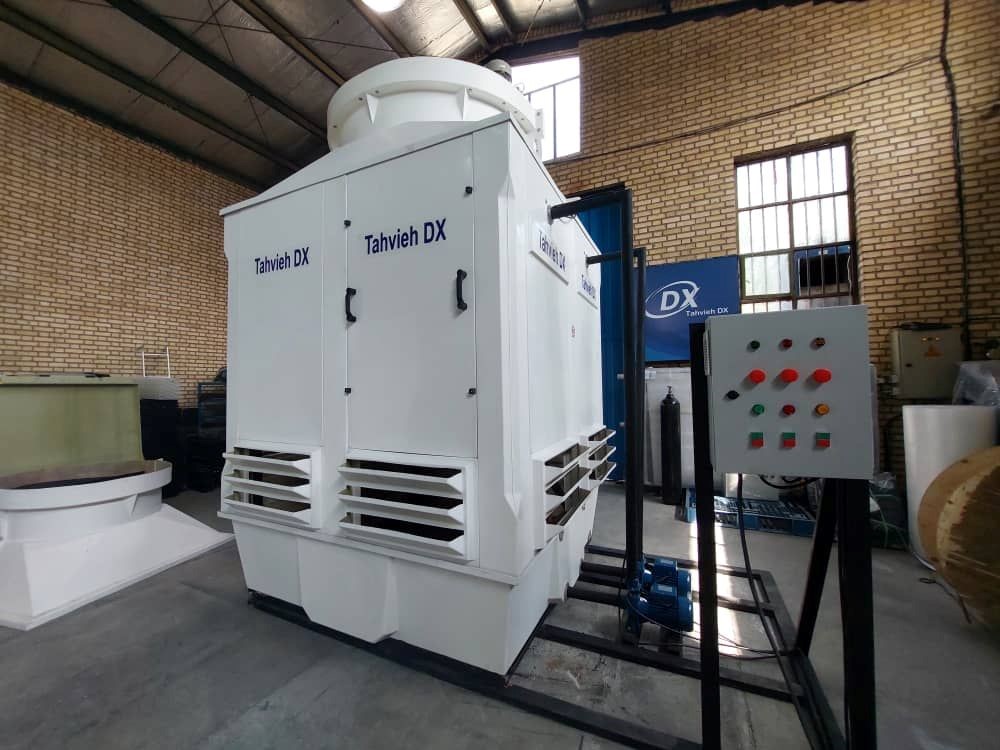

برج خنک کننده مدار بسته

برج خنک کننده مدار بستهبرج خنک کننده مدار بسته درواقعی نوعی خنک کننده تیپ تبخیری میباشد که فرایند کاهش دما آب در مدار بسته توسط یک کویل مسی یا استیل انجام میگردد و راندمان بالایی دارد.این نوع خنک کننده صنعتی عموما درراستای کاهش مصرف آب طراحی گردیده که توانسته تا حد قابل توجهی میزان پرت و تبخیر از بین ببرد.فرایندهای خنک کاری در گذشته توسط برج مدار باز انجام میشد که حدودا بین 3 الی 10 درصد مقدار دبی در هر شبانه روز تبخیر میشد.اما با طراحی یک کویل مدار بسته در قسمت میانه برج و مهندسی معکوس از کندانسور تبخیری توانسته‌ایم این میزان هدر رفت آب را به حداقل برسانیم.تهویه دی ایکس مهر به عنوان طراح و سازنده انواع سیستم‌های خنک کننده در صنعت و تهویه مطبوع کلیه امور مربوط به طراحی و محاسبات برج خنک کننده را بصورت رایگان انجام میدهد.

کاربرد برج خنک کننده مدار بسته

هر مکانیزم خنک کاری در صنعت برای کاربردی مشخص توسط مهندسین طراحی میگردد تا بتوانند بیشتر راندمان کاری را از آن دریافت کنند.این تیپ برج مدار بسته عموما در مصارف صنعتی و نیروگاهی پر کاربرد میباشد و میتواند بهترین گزینه برای تاسیسات این بخش بشمار رود.لیکن با مشکلات بارشی چند سال اخیر کشور کمبود آب بیش از پیش اساسا میشود و شرکت‌های تامین کننده آب دیگر نمیتوانند نیاز بخش‌های صنعتی برخی استان‌های کشور مانند یزد،کرمان،اهواز و اصفهان را تامین کنند.به همین دلیل استفاده از مدار بسته بهترین راه حل این مشکل محسوب شده و کاربردهای فراوانی در دیگر صنایع مانند تهویه مطبوع دارد.

اجزای و قطعات برج خنک کننده مدار بسته

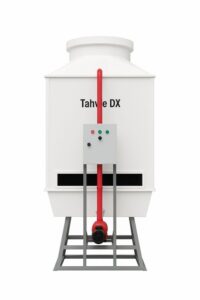

به طور کلی تمامی دستگاه‌های صنعتی از یک یا چندین قطعه تشکیل میشوند که هرکدام از آنها دارای فرایند عملیاتی مشخص بوده و کارایی منحصر به فردی در کولینگ تاور ارائه میدهد.یکسری قطعات همانند برج خنک کننده مکعبی است و تغییر زیادی نکرده است بطوری که استراکچر برج و دیگر تجهیزات مانند قطره گیر،نازل،پکینگ،پروانه و فن محوری الگوی برج مکعبی را دارد.اما با نصب یک کویل مدار بسته اجزایی همانند: پمپ آب،کویل مسی،ساپورت نگهدارنده،ترموستات PT100 و تابلو برق اضافه گردیده تا موجب افزایش راندمان خنک کاری و کاهش مصرف انرژی باشد.

کویل برج خنک کننده مدار بسته

کویل برج خنک کننده مدار بسته

این تیپ مبدل بدون فین یا ورقه‌های نازک آلومینیومی ساخته میشود که عموما از لوله‌های مسی،گالوانیزه،استیل،مانیسمان و API قابل ساخت و تولید می باشد.هر کدامم از فلزات نام برده دارای قیمتی مجزا هستند و میتواند موجب افزایش یا کاهش قیمت کویل برج خنک کننده گردد.این تیپ مبدل خنک کننده از 4 الی 12 ردیف طراحی میشود که بسته به میزان دبی و مساحت کویل تیوب باندل‌ها انتخاب میشوند.لوله‌های استاندارد در این بخش از سایزهای 5.8/3.4/7.8 اینچ بوده که بالاترین میزان راندمان کاری را در بین تمامی انواع سایز 7.8 اینچ به خود اختصاص داده است.زیرا میدار دبی گردشی افزایش یافته و میتوان در سطح مقطع کوچکتر بازدهی بهتری دریافت نمود.

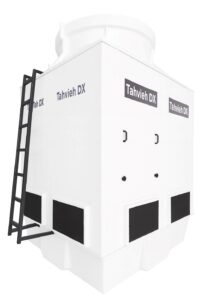

بدنه برج خنک کننده مدار بسته

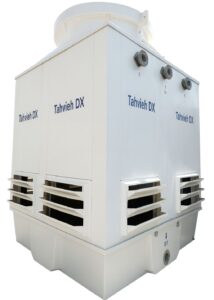

بدنه یا در اصطلاح فنی فریم هوایند از جمله قسمت‌های مهم برج خنک کننده بشمار میرود زیرا بازدهی حرارتی و جلوگیری از عمل بای پس در سیستم هوادهی برج مدار بسته موجب دریافت راندمانی به مراتب بالاتر خواهد بود.این فریم در کارخانه دی ایکس از دو نوع گالو.انیزه و فایبرگلاس ساخته شده که هرکدام دارای نکات مثبت و منفی هستند.برج خنک کننده فایبرگلاس همانند عایق حرارتی عمل میکند و اجازه جذب گرما را نمیدهد.همین عامل سبب شده تا مقدار تبادل حرارت میان دو سیال درونی یعنی آب و هوا افزایش یابد که در نهایت موجب تولید آبسرد بهتر و دریاقت دلتاتی بیشتر است.اما در نوع فلزی یا گالوانیزه به این گونه نیست و علا رغم پوشش رنگ استاتیک بازهم گرمای محیطی حاصل از فرایند کار برج خنک کننده و تابش نور خورشید سبب بالا بردن دمای درونی کولینگ تاور مدار بسته میشود.

محاسبات و طراحی برج خنک کننده مدار بسته

بر خلاف نوع مدار باز که دبی را به صورت تقریبی محاسبه میکنیم در این نوع خنک کننده مدار بسته میبایست تمامی پارامترهای طراحی یک مکانیزم مدار بسته مانند کندانسور هوایی رعایت گردد.کولینگ تاورهای مدار بسته به دلیل گردش آبگرم درون آنها از ظرفیت‌های دقیقی برخوردارند و نمیتواند حدودا محاسبه نمود.حجم دبی کویل از اهمیت بالایی برخوردار است و مقدار سرعت جریان سیال درون تیوب باندل‌ها یکی دیگر از پارامترهای تاثیر گذار بر راندمان انواع برج خنک کننده محسوب میشود.

آیتم‌های مهم درهنگام طراحی و محاسبه برج خنک کننده مدار بسته

  • مقدار دبی بر حسب لیتر
  • انتخاب سایز لوله مناسب جهت کویل مدار بسته
  • سرعت خطی سیال درون کویل
  • فشار کاری پمپ
  • اختلاف دمای مورد نیاز (دلتاتی)
  • محاسبه میزان توان هوادهی فن
  • طراحی تعداد پره و سایز پروانه فن محوری
  • انتخاب محاسبه پمپ سیرکولاتور مدار باز
  • طراحی و تعیین تعداد نازل یا افشانک مدار باز
  • محاسبه تعداد ردیف کویل

جهت دریافت اطلاعات تکمیلی بیشتر صفحه برج خنک کننده هیبریدی را مطالعه نمایید.
