رادیاتور نیروگاهی

رادیاتور نیروکاهی

رادیاتور نیروگاهی مبدلی برای جذب گرمای اضافی در سیستم های تولید برق مانند ژنراتور میباشد و در تمامی نیروگاه های کشور از رادیاتور به عنوان سیکل خنک کننده روغن و آب استفاده میگردد.مکانیزم خنک کننده‌های صنعتی بر اساس دو نوع مهندسی تولید میشود که به آن آب خنک و هوا خنک میگویند.اما فرایند خنک کاری در انواع رادیاتور صنعتی از مهندسی هوا خنک بهره میگیرد و با تبادل حرارت پوسته لوله ای موجب کاهش دمای سیال درون تیوب باندل کویل میشود.گروه کارخانه‌جات تهویه دی ایکس به عنوان سازنده و طراح رادیاتور ( درای کولر نیروگاهی ) توانسته انواع این مبدل هوا خنک را در تیپ های تخت،ایستاده و وی تایپ تولید نماید.تعیین ظرفیت نهایی و محاسبات رادیاتور برگرفته از مقدار توان ژنراتور بوده و می بایست بر اساس تبدیل واحد KVA به KW محاسبه گردد.

مزایای رادیاتور نیروگاهی

از مزایای رادیاتور نیروگاه میتوان به سیکل کاملا بسته اشاره نمود که موجب کاهش هزینه‌های خنک کاری در مصرف برق و اب گردیده است.همچنین دوام و طول عمر بالا نسبت به سایر خنک کننده‌های صنعتی مانند کولینگ تاور هیبریدی که بسیار راندمان جذب حرارت پایین خواهد داشت.بازدهی عملکرد در فرایندهای تبریدی یکی از آیتم های مهم در هنگام طراحی یک رادیاتور میباشد.که تحت فشارهای دمای کاری در فصول تابستان آسیب نبیند و بازدهی دستگاه کاهش نیابد.درصورت بروز این اتفاق فشار بسیاری به سیکل ژنراتور وارد میشود که در نهایت منجر به واشر زدن و یا سوختگی کامل موتور می شود.

مدار بندی کویل رادیاتور نیروگاه

ژنراتورها دارای دو مدار مجزا از یکدیگر هستند که با نام‌های LT و HT شاخته میشوند.در هر مدار دمای آب متفاوت است زیرا در مدار LT سیال آب گرمای اضافی روغن را جذب میکند و در HT حرارت انجین موتور ژنراتور کنترل میشود.دمای کاری در HT می بایست بر اساس 90 درجه سانتیگراد براورد گردد و LT را بر روی 60 درجه سانتیگراد تنظیم نمایید. هر مدار می بایستی بین 10 الی 20 درجه c کاهش دما داشته باشند که با توجه به این موضوع میتوان با بررسی هوای خشک محیطی و ارتفاع منطقه از سطح دریا طول و عرض رادیاتور هوایی را محاسبه نمایید.به طور کلی دو نوع آرایش مدار بندی برای طراحی وجود دارد که Full ، HALF نامیده میشوند.

متریال کویل رادیاتور نیروگاه چیست؟

برای ساخت و تولید محصولی باکیفیت ابتدا به ساکن CUNI گزینه مناسبی برای تیوب باندل بشمار میرود که از 70% مس و 30% نیکل تهیه میگردد.لیکن دستیابی به این فلز مقدار سخت و زمان بر بوده و برای جبران و تسریع در روند ساخت میتوان از لوله مسی با درصد خلوص 99/99% استفاده نمود.بر روی کویل به منظور افزایش سطح مقطع جذب حرارت از فین آلومینیومی بهره میگیریم که در نوع اسپیرال و پلیت تولید میشود.فریم تیوب شیت مهار بند کویل محسوب شده و بایستی از ضخامت استانداردی برخوردار باشد.این ضخامت بسته به ابعاد و وزن مبدل مشخص میگردد اما بین 1.25 الی 2.2 m.m برای انواع رادیاتور فین پلیت مناسب است.

رادیاتور نیروگاهی

سازنده رادیاتور نیروگاهی

شرکت کویل سازی تهویه دی ایکس به عنوان یکی از واحدهای صنعتی این کارخانه بخش طراحی و ساخت رادیاتور ژنراتور را بر عهده گرفته است.این سازنده صنعتی در زمینه ساخت و تولید انواع سیستم های خنک کننده فعالیت دارد و از سال 1387 فعالیت غیر رسمی خود را آغاز نموده است.با گذشت زمان و رشد مجموعه کارخانه‌جات دی ایکس امروزه به عنوان یکی از سازندگان برتر در زمینه تولیدات حرارتی و برودتی فعالیت خود را ادامه میدهد.مهندسین به عنوان سازنده اصلی محصولات بر این باورند هر چه سطح کیفی محصولات افزایش یابد میتواند موجبات فروش بیشتر را برای این واحد فراهم سازد.برای استعلام قیمت و یا محاسبات اولیه میتوانید با شماره گیری تلفن کارخانه از این مشاوره به صورت رایگان بهره مند شوید.

انواع رادیاتور نیروگاهی چیست؟

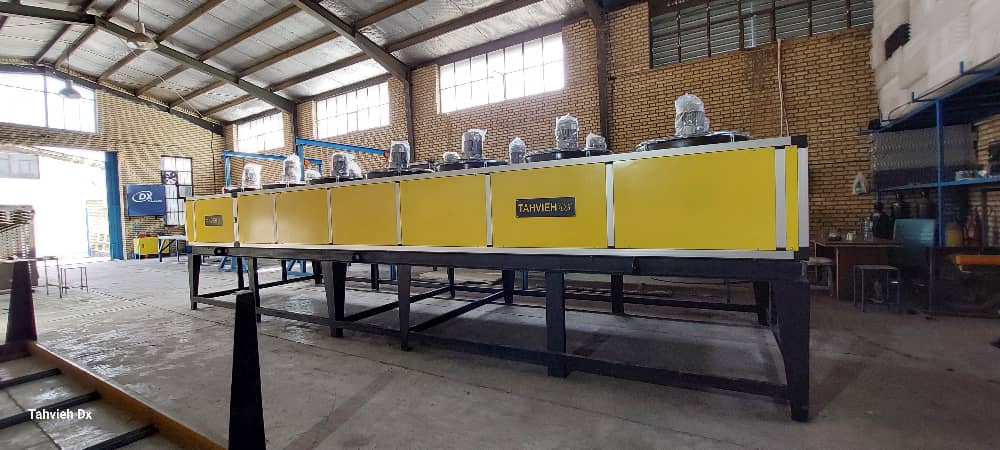

انواع رادیاتور نیروگاه در دسته بندی هوا خنک شامل : وی تایپ ، افقی و عمودی میشود که از دو فن الی 24 فن امکان ساخت و تولید آن در مجموعه دی ایکس وجود دارد.نوع جریان گذر هوای محیطی از روی کویل سبب افزایش یا کاهش راندمان خنک کاری میگردد.در سیستم های خنک کاری نیروگاه مقدار دبی گردشی بر حسب ساعت بسیار جزئی بوده ولیکن فشار و مقدار گردش سیال به تندی انجام میشود به همین منظور ابعاد رادیاتور بزرگتر از مقدار مورد نیاز است زیرا با افزایش سرعت جریان خطی درون تیوب مدت زمان تبادل حرارت کاهش می یابد که موجب کاهش راندمان خواهد شد.برای جلوگیری از این بخش می بایست سطح ویژه در هر سه نوع بیشتر شود تا جبران گردد.

رادیاتور نیروگاهی

کاربرد رادیاتور نیروگاه

در این بخش میپردازیم به انواع کاربردی که میتوان از یک رادیاتور در مصارف نیروگاه برخوردار شد.عمده کاربرد مبدل های خنک کننده در راستای کاهش دمای سیالات مایع که دارای طبقه بندی های مختلفی هستند باشد.در برخی موارد مواد شیمیایی و در مواردی دیگر آب یا روغن است.اما به طور کلی نیروگاه‌ها خط تولید مواد شیمیایی ندارند و تنها در راستای تولید برق فعالیت میکنند.برای تولید برق سالم با ولتاژ بالا باید ژنراتور در بهترین شرایط ممکن فعالیت کند این بازدهی ملزم به کارامدی سیستم خنک کننده یا رادیاتور دارد.اما به طور کل شرکت های سازنده بر منبای دو سیال مبدل را طراحی میکنند که آب و روغن میباشد.
