درای کولر نیروگاهی

درای کولر نیروگاهی یک سیستم مدار بسته با تعدادی فن میباشد که با استفاده از درای دمای محیط آب مورد نیاز نیروگاه گازی و ژنراتور را مانند ایرکولر خنک می نماید.تولید برق به وسیله ژنراتور یکی از راه‌های تامین برق مصرفی برای کارخانه‌جات صنعتی میباشد. در نیروگاه مقیاس کوچک با استفاده از موتورهای احتراقی و مصرف گازی فشار قوی نیروی مکانیکی حاصل از موتور به انرژی الکتریکی تبدیل میشود.در این فرایند برای ثابت نگهداشتن دمای موتور نیروگاه نیازمند دستگاهی تحت عنوان درای کولر یا رادیاتور نیروگاهی هستیم.ژنراتورها از دو مدار LT – HT برخوردار هستند،هرکدام از آنها برای خنک نمودن بخشی از سیکل مورد استفاده قرارمیگیرد. خنک کننده HT برای کاهش دمای روغن داخل موتور طراحی میگردد و LT برای کنترل دمای هوای ورودی به موتور درنظر گرفته شده که با کاهش دمای هوا در قسمت مکش موجب افزایش قدرت احتراق شده و بسیار موثر است.

عملکرد دارای کولر نیروگاهی

عملکرد درای کولر در انواع نیروگاه تولید برق به صورت یکسان بوده ولیکن از لحاظ ظرفیت کلی با یکدیگر تمایزاتی خواهند داشت. ژنراتورهای متنوعی در بازار موجود است که هر کدام از لحاظ ظرفیت تولید برق با یکدیگر یکسان نیستند.به همین منظور باید برای هر ژنراتور بسته به موقعیت جغرافیایی محل نصب نیروگاه یک درای کولر طراحی میگردد.عده‌ای با دانش فنی اندک نسبت به ساخت انواع درای معتقد هستند میتوان رادیاتور خنک کننده را به صورت جنرال طراحی نمود که این فرضیه کاملا اشتباه و غلط است. برای محاسبه ظرفیت سطح انتقال حرارت کولر می بایست با توجه به یک سری پارامترهایی مانند : مقدار دبی ،دلتاتی، درای دمای محیط، رطوبت هوا و غیره ظرفیت رادیاتور ژنراتور نیروگاه را مشخص کرد.در ادامه باید گفت تمامی درای کولرها از عملکرد یکسان برخوردار هستند و تفاوتی از لحاظ راندمان حرارتی با یکدیگر درصورت طراحی و محاسبه درست سطح ویژه ندارند.

انواع درای کولر نیروگاه

در این بخش از مقاله میپدازیم به انواع طراحی و تولیدات کارخانه دی ایکس ( DX COMPANY) در زمینه خنک کنند‌های نیروگاهی و درای کولر که در سه تیپ مجزا از یکدیگر توسط دکتر علی مرادی مدیریت کارخانه طراحی و محاسبه گردیده تا در اختیار عموم مشتریان صنعت نیروگاه قرار گیرد.

• درای کولر V-TYPE :

رادیاتورهوایی دستگاه به دو قسمت تقسیم گردیده که هر از آنها در یک سمت کولر قرار دارد. این تیپ کویل درای با شیب 128 درجه نسبت به شاسی مرکزی بر روی استراکچر نصب میشود. فن‌ها در بخش بالای کولر تعبیه میشوند و با جریان مکشی، هوا را بصورت متقاطع از روی سطح ویژه  (کویل درای کولر) عبور میدهند تا گرمای مازاد کویل به هوای محیط منتقل گردد. هر کویل بایستی از تعداد ردیف یکسان با متراژ همسان برخوردار باشند تا تقسیم بار بر روی سازه به صورت مساوی تقسیم شود.تحمل فشار کاری رادیاتورها 3.2 الی 8.5 بار بوده که بسته به میزان انتقال حرارت و جریان دبی طراحی میگردد. برای ساخت کویل‌ها از لوله مسی سایز 5.8 اینچ و فین سینوسی موجدار با ضخامت 150 میکرون استفاده میشود . تراکم فین ، تعداد لوله در ردیف و تعداد ردیف همچنین طول دستگاه بسته به میزان دبی و دلتاتی برحسب ظرفیت ژنراتور طراحی میگردد.

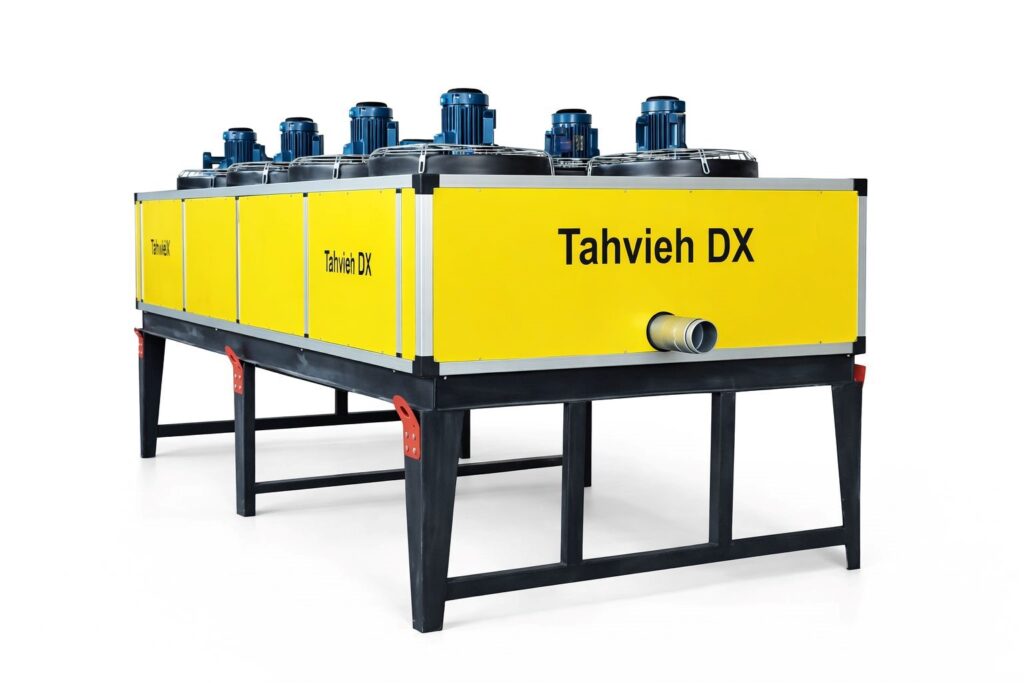

• درای کولر HORIZONTAL :

یکی از پر کاربردترین نوع درای کولر تیپ افقی (HORIZONTAL) بوده که میان مدیران نیروگاه های مقیاس کوچک با ژنراتور گازی از محبوبت بالایی برخوردار است. زیرا این تیپ از اولین نسخه‌های طراحی ایرکولر صنعتی میباشد که راندمان مناسبی دارد و خریداران نسبت به طراحی آن کاملا شناخت دارند. ساختار ساده اما درعین حال کاربردی با بازدهی قابل قبول در اکثر نقاط ایران، جایگاه خوبی برای درای کولر تیپ افقی باز کرده است.سری ساخت کولر افقی فن‌ها در برخی موارد درقسمت زیر درای کولینگ قراردارد، اما اکثر سازندگان فن را  بالا نصب میکننددکه در هر دو حالت جریان گذر هوا مکشی خواهد بود. مدار بندی کویل درای با توجه به میزان دبی و قطر لوله طراحی میشود، مدارها از دو سری FULL – HALF کامل و نیم تشکیل شده که به طراحان و مهندسین این صنعت کمک میکند تا مسافت طی سیال داخل تیوب را با سرعت دلخواه مورد نیاز برای انتقال حرارت به محیط و کنترل فشار داخل تیوب را محاسبه نمایند.

• درای کولر VERTICAL :

اغلب کارخانه‌جاتی که برای خود تصمیم به راه اندازی نیروگاه گازی میگیرند با کمبود فضا جهت نصب مواجه میشوند. درای کولر عمودی راه حل کم هزینه و در عین حال پرتوان برای خنک کردن ژنراتور گازی یا گازوئیلی میباشد. این تیپ برای ظرفیت‌های پایین تا 1000 KW طراحی گردیده و مناسب ظرفیت‌های بیشتر نیست. زیرا سطح مقطع آن محدود است و بیشتر به صورت خطی تولید میگردد. تیپ VERTICAL از 1 فن الی 8 فن قابل تولید و ساخت در مجموعه دی ایکس را دارد.



مزایای درای کولر نیروگاهی

• تولید در انواع ظرفیت‌ها
• امکان افرایش مدار  در یک استراکچر
• امکان ساخت و تولید در ردیف های کمتر از 4 الی 12
• صدای استاندارد تا سقف 85 دسیبل
• امکان طراحی و ساخت در اشکال مختلف وی،عمود،افقی
• راندمان خنک کاری بسیار بالا
• نصب و راه اندازی آسان
• امکان جا به جایی و حمل راحت
• قیمت و هزینه مناسب
• ماندگاری و دوام طولانی

سازنده درای کولر نیروگاهی

کارخانه تهویه دی ایکس با سابقه درخشان در زمینه تولیدات سیستم های خنک کننده صنعتی به عنوان یکی از سازندگان مطرح توانسته انواع کولر هوایی نیروگاهی را طراحی و به مرحله تولید برساند.این شرکت سازنده مفتخر است با تکیه بر دانش مهندسین خود کلیه محاسبات و طراحی را تا زمان تولید به صورت رایگان برای عموم مشتریان انجام دهد.
